QUBINO Smart Meter ZMNHTD1
QUBINO SMART METER ZMNHTD1

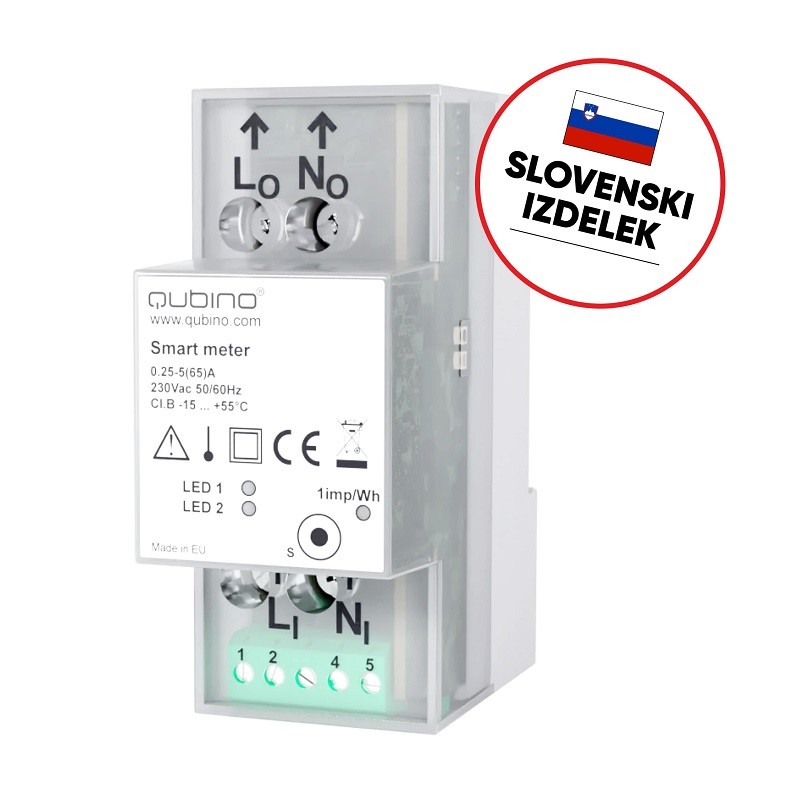

Qubino Smart Meter je 65A z-wave merilec porabe električne energije. Namesti se v električno omarico in lahko meri porabo v enofaznem sistemu električne napeljave. Vgrajen mikroprocesor števcu omogoča, da meri preko prejetih signalov zračuna porabo energije, moč in faktor moči.
NAMESTITEV
Qubino Smart Meter se namesti v električno omarico. Namestitev je zelo enostavna. Modul le povežete z z-wave krmilnikom in ga pripnete v električno omarico.
UPORABA
Modul se lahko uporablja za merjenje porabe energije v domovih in industrijskih obratih. Nadzor je mogoč preko z-wave sistema, kjer preko krmilnika lahko z izjemno natančnostjo analizirate porabo električne energije.
DODATKI

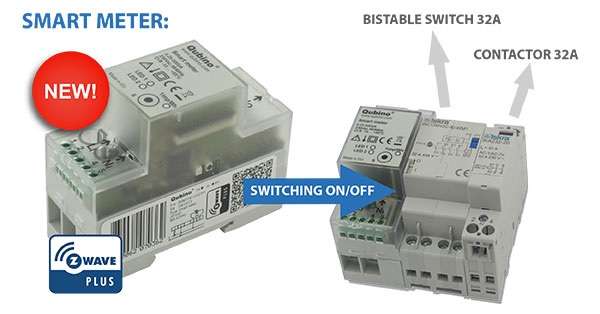

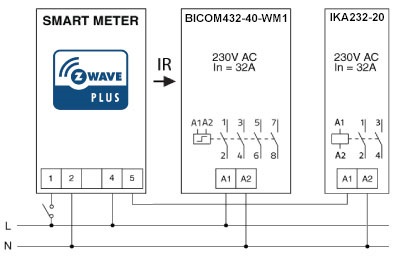

K modulu lahko pripnemo dva dodatna modula. BICOM432-40-WM1 Bistabilno stikalo(32A) in IKA232-20/230V Kontaktor(32A), ki se uporabljata za ON/OFF preklaplanje naprav.
TEHNOLOGIJA: Z-Wave Plus (868.4 mhz)
DOSEG Z-WAVE SIGNALA: 30m v prostoru (Odvisno od debeline zidov)
DIMENZIJE NAPRAVE: 36 x 90 x 64 mm
NAMESTITEV: Električna omarica (Din rail 35 mm)
GLAVNI TERMINALI (LI, NI, Lo, No)
KAPACITETA KONTAKTOV: 1.5 … 16 (25) mm2
POVEZOVALNI VIJAKI: M5
MAX.NAVOR: 3.5 Nm (PZ2)
OPCIJSKI TERMINALI (1,2,4,5)
KAPACITETA KONTAKTOV: 0.05 … 1 (2.5) mm2
POVEZOVALNI VIJAKI: M3
MAX.NAVOR: 0.6 Nm
MERILNI PODATKI
VRSTA: Enofazni(1b)
REFERENČNI TOK(LREF): 5A
MAX.TOK (LMAX): 65A
MIN.TOK (LMIN): 0,25A
ZAČETNI TOK: 20 mA
NAPETOST: 230V (±20%)
PORABA ENERGIJE: < 2 W
NOMINALNA FREKVENCA: 50/60 Hz
DODATNA POVEZAVA
IR: – za nadzor modula BICOM432-40-IR
INPUT1: Napetost: 230V Upor: 450 kOhm
Predstavitev QUBINO SMART METER z-wave modula:
S katerimi Z-Wave centralnimi enotami deluje ta modul, lahko preverite TUKAJ
