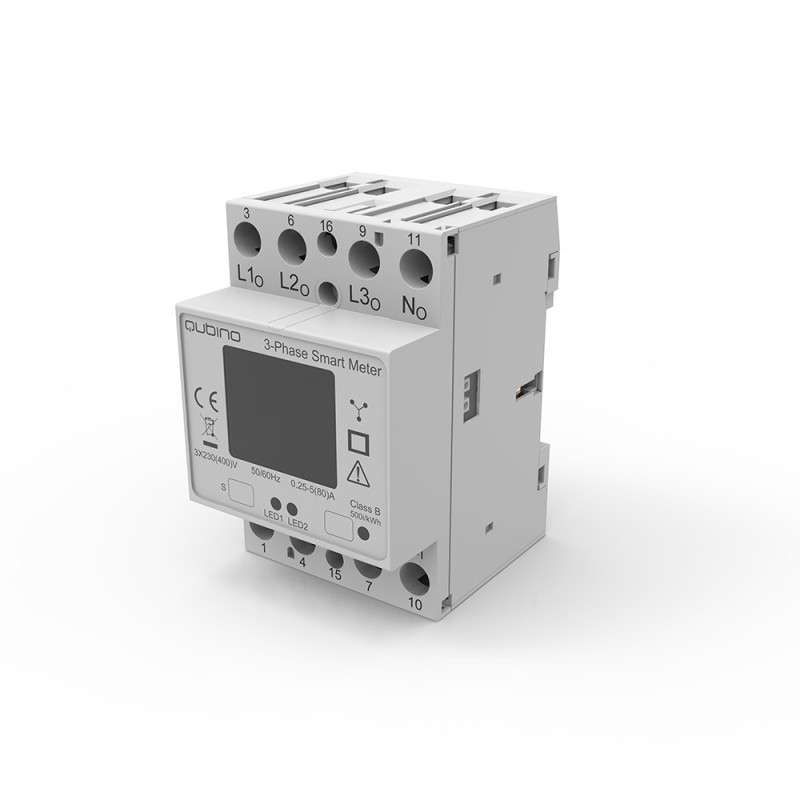

Qubino 3 fazni Smart Meter je namenjen uporabi v stanovanjskih ali industrijskih objektih za merjenje porabe električne energije v trofaznih električnih napeljavah. Merite porabo celotnega doma, treh neodvisnih naprav ali treh skupin naprav. Brezžična komunikacija poteka preko z-wave protokola, Smart Meter pa je kompatibilen z večino z-wave krmilnikov na trgu. Za uporabo ne potrebujete priključnih spojk saj se namesti na Din Letev.
Trenutno je Qubino Smart Meter ZMNHXD1 najnatančnejša naprava tega tipa na trgu. Je edini trofazni Smart Meter, ki omogoča pretok toka skozi samo napravo. Meri veliko več kot samo W in kWH, meri namreč 9 različnih meritev in sicer: V, A, W, var, PF, kWh import, kWh export, kVAh, kvarh.
Z Qubino Trofaznim Smart Metrom in drugimi z-wave komponentami za pametni dom lahko očutno zmanjšate porabo energije v vašem domu. Uporaba kombinacije scenarijev in podatkov, ki jih pridobite s Smart Metra vam to omogočata. Ko poraba določenih skupin naprav preseže določeno vrednost se le te lahko avtomatsko izklopijo, prav tako se lahko nastavi periodičen izklop naprav.
K modulu lahko pripnemo dva dodatna modula. BICOM432-40-WM1 Bistabilno stikalo(32A) in IKA232-20/230V Kontaktor(32A), ki se uporabljata za ON/OFF preklaplanje naprav.

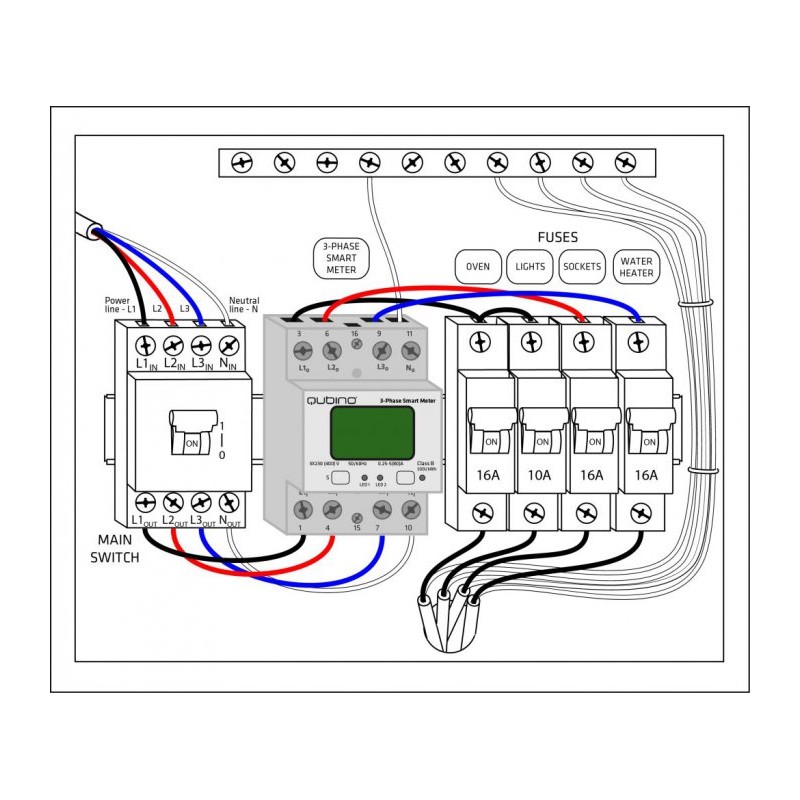

-Merjenje porabe energije za celotno hišo v trofaznih sistemih
-Deluje kot podaljševalnik z-wave signala in izboljša stabilnost z-wave mreže
-Enostavna namestitev na Din letev
-Pripomore k zmanjšanju porabe energije v domu
-Možen priklop dodatkov za vklop/izklop električnih naprav v hiši
-Prikaz podatkov na samem števcu
-Z-Wave Plus

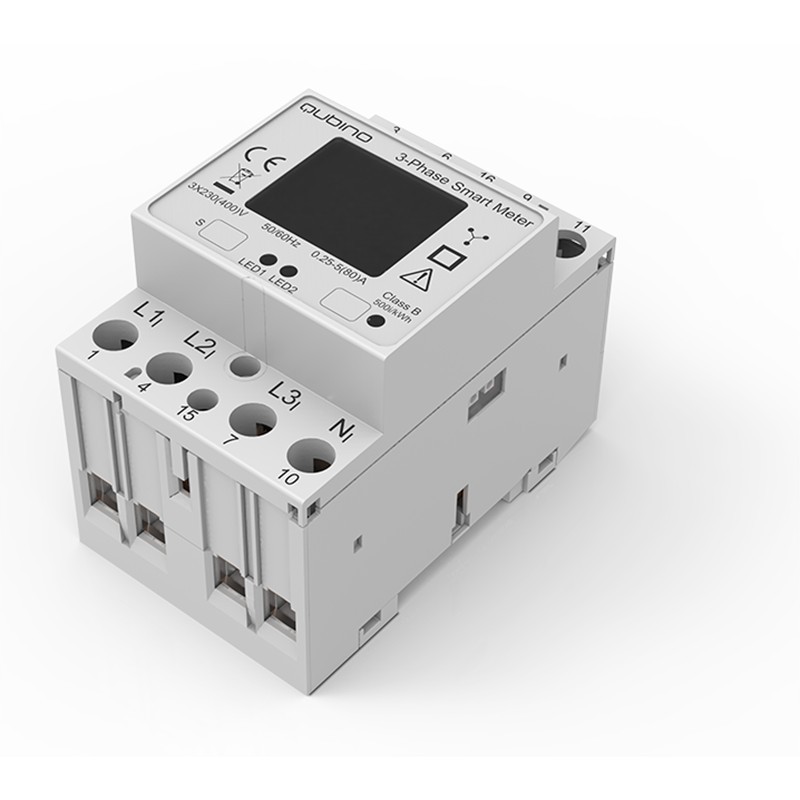

GLAVNI TERMINALI ((L1I, L2I, L3I, NO, L1O, L2O, L3O, NO)
-KAPACITETA KONTAKTOV: 2.5 … 16(25) MM2
-PRITRDILNI VIJAKI: M5
-MAKSIMALEN NAVOR: 3.5 Nm
DODATNI TERMINALI
-KAPACITETA KONTAKTOV:1 … 2.5 mm2
-PRITRDILNI VIJAKI: M3
-MAKSIMALEN NAVOR: 1.2 Nm
MERILNI VHOD
-TIP(POVEZAVA): tri faze
-OSNOVNI TOK: 5A
-MAKSIMALEN TOK(lmax): 80A
-MINIMALEN TOK(lmin): 0.25A
-ZAČETNI TOK: 20mA
-REFERENČNA NAPETOST(Un): 3x230V / 400V
-PORABA ENERGIJE PRI Un: <8VA
-FREKVENCA: 50/60 Hz
NATANČNOST
-AKTIVNA ENERGIJA IN MOČ
-Standard EN 62053-21 class 1
-Standard EN 50470-3 class B
-REAKTIVNA ENERGIJA
-Standard EN 62053-23 Class 2
LED
-BARVA: rdeča
-PULSE RATE: 500imp/kWh
-LED VKLOPLJEN: Ni bremena
OPTIČNA KOMUNIKACIJA
-TIP IR: Za nadzor BICOM432-40-WM1
VHOD
-NAZIVNA NAPETOST: 230V (+- 20%)
-VHODNA UPORNOST: 450 kOhm
LCD: Display 7 + 1 številka (100Wh resolucija)
VARNOST
-NOTRANJI ŠTEVEC: Da
-STOPNJA ONASNEŽEVANJA: 2
-ZASČITNI RAZRED: II
-AC NAPETNOSTNI TEST: 4kV
-INŠTALACIJSKA KATEGORIJA: 300 Vrms cat. III
-STANDARD: EN50470
SPLOŠNO
-TEHNOLOGIJA: Z-Wave Plus (868.4 Mhz)
-DOSEG SIGNALA Z-WAVE: do 40 m (v prostoru, odvisno od strukture zgradbe), do 50 m (na prostem)
-TEŽA: 220g
-INŠTALACIJA: DIN letev 35mm (EN60715)
-DIMENZIJE: 53,6 x 84 x 70mm
-BARVA: RAL7035
S katerimi Z-Wave centralnimi enotami deluje ta modul, lahko preverite TUKAJ
